NEU: W2APRS-Version mit Unterstützung von OSM-Maps:  http://www.qsl.net/ja7ude/SmartPhone/w2aprs_osm/indexe.html
Ihre Verwendung bietet sich besonders in Fällen an, in denen keine Internetverbindung zur Verfügung steht oder nicht benutzt werden soll.

---

Unlängst fand ich einen Hinweis auf die ANDROID-Applikation "W2APRS".  Das Programm dient der Decodierung, sowie Listenauswertung und Kartenanzeige von APRS-Navigationsdaten. Neben Standard-APRS-Daten werden werden dabei das komprimierte MIC-E-Format und die Wegpunktdatenformate "WPL" und "PKWDWPL" ausgewertet.
Die benötigte Datenverbindung zwischen Smartphone/Tablet und APRS-Peripherie lässt sich via USB oder BLUETOOTH herstellen. Die Nutzung der USB-Schnittstelle setzt allerdings voraus,  dass vom Smartphone/Tablet auch der sog. Host-Mode unterstützt wird [3] und ein passender OTG-Adaptor vorhanden ist. Nachdem viele der am Markt erhältlichen Gerätetypen leider aber ohne Fähigkeit zur Nutzung des Host-Modes sind, verbleibt in diesen Fällen somit nur die Möglichkeit zum Aufbau einer drahtlosen Verbindung via BLUETOOTH. Wie das im Einzelnen geschehen kann, wird weiter unten noch näher zu beschreiben sein.
 "W2APRS" stammt vom japanischen Amateur JA7UDE. Im GOOGLE PlayStore ist diese APP leider nicht verfügbar, kann aber von den Homepages [1], [2] des Autors problemlos als  APK-File heruntergeladen werden. Das Programm ist sehr einfach ausgeführt. Um es benutzen zu können, sind keine weiteren Freigaben erforderlich. Nach Programmstart wird die gewünschte Schnittstellenart abgefragt, wobei im Falle der Bluetoothnutzung vorher bereits eine Paarung mit der auf der Gegenseite benutzten Einheit stattgefunden haben sollte, sodass diese nach Betätigung der entsprechenden Taste auch problemlos gefunden werden kann.

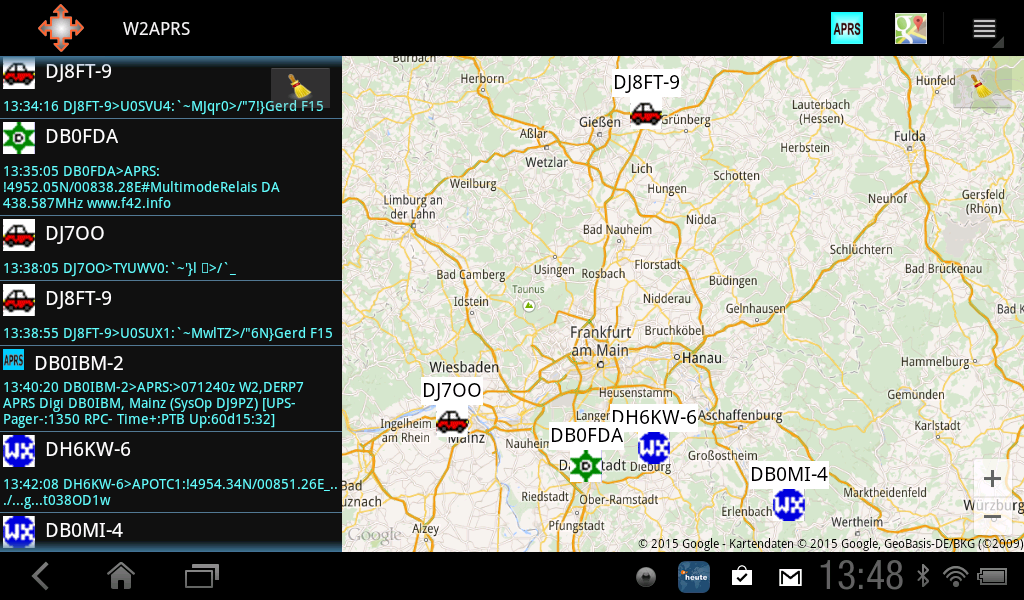

Die Datenanzeige erfolgt entweder im Listen-  ( Icon: APRS ) oder im Kartenformat ( Icon: Google-Maps ). Die Anwahl der Funktion "Force dual pane" in den Betriebseinstellungen ( Settings ) ermöglicht aber auch eine Darstellung mit geteiltem Bildschirm (Abb.1 ).  Als Karte wird zuerst immer der Grossraums "Tokio" gezeigt werden. Bei bestehender Onlineverbindung und aktivierter Funktion "Automatic mapping" wird dann aber nach Eintreffen erster gültiger Navigationsdaten ein sofortiger Wechsel auf den zugehörigen Kartenausschnitt erfolgen.

Zur Auswertung über "W2APRS" geeignete Navigationsdaten werden z.B. von verschiedenen Kenwood-Geräten oder auch APRS-Trackern bereitgestellt. Hierbei ist zu beachten, dass sie dann üblicherweise als serielle Signale mit RS232-Pegelwerten vorliegen. Bei Nutzung z.B: der preiswert erhältlichen Bluetoothadapter [7] ist somit zusätzlich noch eine Pegelanpassung und Signalinvertierung vorzunehmen. Dazu gut geeignet sind z.B. Bausteine wie der "MAX232" o.ä.

---

---

Mir schwebte an dieser Stelle allerdings vor, dass die zur Decodierung am Smartphone/Tablet benötigten APRS-Daten stattdessen von einer möglichst einfachen und preiswert erstellbaren Einheit unter Verwendung eines ARDUINO kompatiblen Programmes geliefert werden sollten. In diesem Zusammenhang stiess ich auf die Projekte von Mark Qvist aus Dänemark [4]. Auf seiner Seite [5] stellt Mark zudem eine spezielle Bibliothek zur Verfügung, mit deren Hilfe sich die Verarbeitung von AX25-Daten sowohl sende-, als auch empfangsmäßig deutlich vereinfachen lässt. Für den vorliegenden Einsatzfall habe ich das dabei mitgelieferte Testprogramm ein wenig modifiziert [9]. Dabei konnte auf die Nutzung der Sendeseite erst einmal verzichtet werden und für den Empfangszweig ergab sich eine erstaunlich einfache, aber dennoch sehr gut funktionierende Lösung.

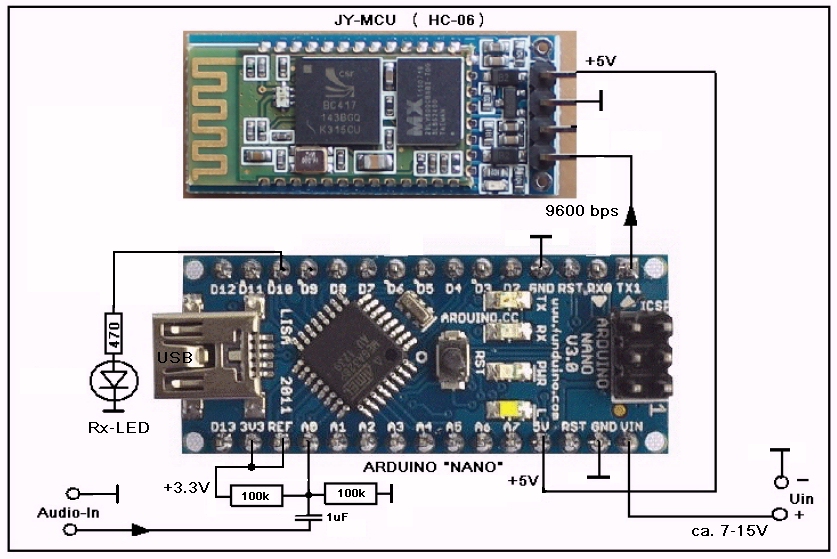

Zur Weiterverarbeitung stehen decodierte Signale am Ausgang "TX1" des NANO-Boards bereit und gelangen von hier auf den RxD-Eingang des Bluetooth-Adaptors.
Im einfachsten Fall handelt es sich hierbei um einen Baustein "HC-06" [7]. Nachdem dieser Typ nur als Bluetooth-Slave arbeiten kann und defaultmäßig auf eine serielle Datenrate von 9600bps eingestellt ist, kann er er in den meisten Fällen ohne irgendwelche weitere Einstellungsänderungen verwendet werden.  Die Verbindung zu ihm wird dabei immer von der Gegenseite ( also vom Smartphone bzw. Tablet  ) initiiert.

[1]  http://www.qsl.net/ja7ude/SmartPhone/w2aprs/indexe.html   ( Englisch )
[2]  http://www.qsl.net/ja7ude/SmartPhone/w2aprs/index.html     ( Japanisch [detaillierter] )
[3]  http://www.pcwelt.de/tipps/Hat-Ihr-Tablet-einen-USB-Host-Anschluss-7918356.html
[4]  http://unsigned.io/projects/micromodem/
[5]  https://github.com/markqvist/LibAPRS
[6]  http://unsigned.io/forum/index.php
[7]  http://www.ebay.de/itm/HC-06-Wireless-Bluetooth-Transceiver-Modul-Host-Slave-RS232-Board-CP06005-/281449005643
[8]  http://www.ebay.de/itm/ATMEGA-Nano-Board-mit-mini-USB-Kabel-compatible-Arduino-Nano-V3-AR01003-/271536226225
[9]  https://codebender.cc/sketch:73133
[10] http://www.hamspirit.de/678/micromodem-fuer-aprs/
