Ein einfacher CW-Kennungsgeber auf Arduino-Basis
In Bearbeitung
Stand: 10. November 2016
Dank einer Morse-Library von Erik Lindner, SM0RVV [1] gestaltet sich die Erstellung von CW-Kennungsgebern unter Verwendung von ARDUINO-Prozessoren nur noch als Kinderspiel. Eine Kommandozeile in der Programmsoftware bestimmt den benutzten ARDUINO-Datenausgabepin, sowie die gewünschte Datenrate ( in WPM = word per minute ) und den jeweiligen Betriebsmodus. Über einen Portausgang können dabei je nach Anwendung entweder ein Ton- oder ein Tastsignal bereitgestellt werden.
In einer weiteren Programmzeile sorgt der Befehl "sendmsg" mit angehängter ASCII-Zeichenfolge für die Ausgabe gewünschter Messageinhalte. In einem Beispielprogramm wird die folgende Zeichenfolge ausgegeben, wobei sich deren Inhalte selbstverständlich im Quellcode noch durch Folgen eigener Wahl ersetzen lassen:
CQ CQ CQ DE DJ7OO DJ7OO DJ7OO CQ CQ CQ DE DJ7OO DJ7OO DJ7OO CQ CQ CQ DE DJ7OO DJ7OO DJ7OO AR K

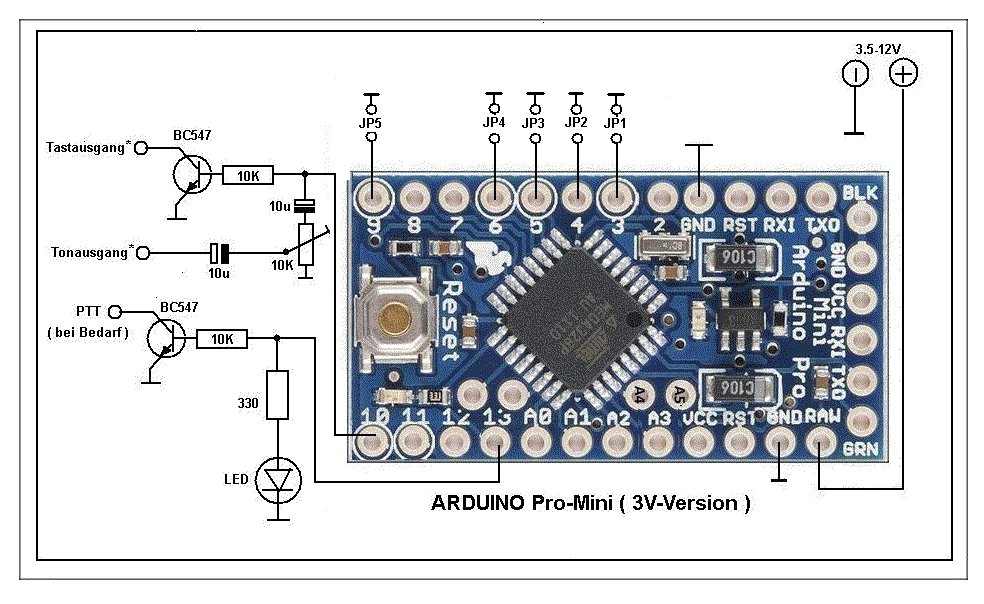

Abb.1  CW-Kennungsgeber  Externbeschaltung
Für die von mir realisierte Version wurde ein Board ARDUINO "Pro-Mini" in der 3V-Version eingesetzt, was u.a. den Vorteil hat, dass die Versorgung z.B. über eine 3.7V-LiPo-Zelle erfolgen kann. Mehr zur Programmierung dieser Boards findet man beispielsweise hier [2], aber es lassen sich an dieser Stelle selbstverständlich auch andere ARDUINO-Versionen, wie z.B die direkt über ihre  USB-Schnittstelle programmierbaren "UNO" oder "NANO" verwenden.

Mithilfe der Brücken JP1-JP4 erlaubt die Software-Basisversion "QUADSPEED" eine Auswahl zwischen vier verschiedenen Ausgabedatenraten:

JP1 an Masse : 12 WPM
JP2 an Masse : 14 WPM
JP3 an Masse : 16 WPM
JP4 an Masse : 18 WPM

Im Anschluss an einen ausgegebenen Datenblock wird dabei jeweils eine feststehende Pause von 30 Sekunden eingelegt. Mithilfe eines an den analogen Porteingang #A0 angeschlossenen Potentiometers ( Abstimmspannung zwischen Masse und Pin "VCC", aber im Schaltbild Abb.1 noch nicht vermerkt ) und einer kleinen Änderung im Programmcode könnten stattdessen aber auch Pausenzeiten zwischen 2 und 60 Sekunden eingestellt werden.

Über Port #9 bzw. eine Brücke an "JP5" wird der jeweilige Betriebsmodus gewählt. Bleibt dieser Pin unbeschaltet, werden an Ausgang #10 positiv gerichtete Tastsignale ausgegeben. Der gleiche Pin wird auch zur  Ausgabe von Tonsignalen verwendet, wobei Port #9 hierfür mit Masse zu verbinden ist. Ein Funktionswechsel wird dabei allerdings erst nach erneutem Programmstart aktiv.

Portausgang #13 geht für die gesamte Ausgabezeit von Datenblöcken auf "H-Pegel". Hierüber können z.B. eine LED für Kontrollzwecke oder ein Transistor zur PTT-Steuerung eines angeschlossenen Senders angeschlossen werden.
Analog zur vorher beschriebenen Softwareversion erlaubt auch ein unter dem Namen "QUADMSG" abgelegter Programmcode wiederum die Ausgabe von Ton- oder Datensigalen. Abweichend hierzu besteht bei dieser Version aber eine Auswahlmöglichkeit zwischen vier verschiedenen über die Brücken JP1-JP4 wählbaren Zeichenfolgen. Siehe dazu die folgende Tabelle als Beispiel:
JP1 an Masse ....................................: DJ7OO
  JP2 an Masse .....................": DJ7OO JN49CX
  JP3 an Masse ...........: CQ CQ CQ DE DJ7OO
  JP4 an Masse: TEST TEST TEST DE DJ7OO

Selbstverständlich lassen sich auch diese Inhalte im Programmcode wieder durch Zeichenfolgen eigener Wahl ersetzen. Das Programm arbeitet dabei mit einer fest im Programmcode abgelegten Ausgabedatenrate ( hier: 16 WPM, wobei sich dieser Wert natürlich auch wieder abändern lässt ).
Nachbau
Die benötigte Morse-Library ist via [1] verfügbar. Dabei wird auch noch ein einfaches Programmbeispiel bereitgestellt. Dagegen sind die beiden im Text erwähnten Programmversionen hier herunterladbar.
